KH DCS系統組態軟件
KH DCS是一套運行于Windows平臺上,能夠快速構造和生成上位機監控系統的組態軟件。具有分散控制、集中管理的特點。控制及數據采集均由KH系列各種型號儀表完成,上位機則對整個工藝過程進行實時監控,完成現場數據采集、實時和歷史曲線記錄、報警控制、打印等功能。
一、性能特點:
1、采用分散控制,上位機故障不影響下位機,下位機各儀表之間故障不擴散,避免了因局部故障而造成的整個監控系統的崩潰。
2、良好的開放性、兼容性和可擴充性,用戶可通過OPC、DDE、ODBC等機制,自行開發應用程序。
3、龐大的標準圖形庫,完整的繪畫工具及豐富的多媒體支持,能夠快速生成豐富生動的工程畫面。
4、上位機配置全中文Microsoft Windows 98/ME/NT/2000/XP操作系統,32M以上內存,4M以上顯存15寸以上彩顯,分辨率不低于 800×600,彩色噴墨打印機

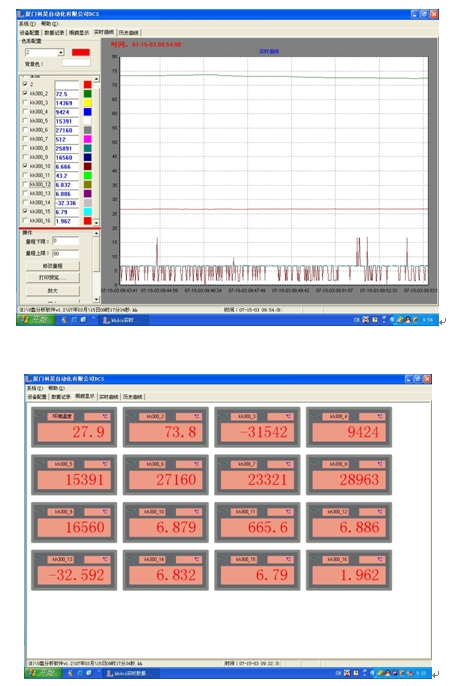

KHDCS顯示

KHDCS顯示

1、系統設置
(1)進入系統設置
(1)進入系統設置

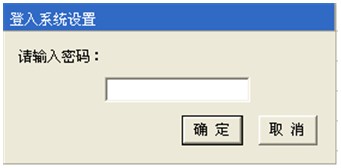

點擊“系統”下拉菜單中“登入系統設置”,彈出如下圖對話框。

系統的初始密碼為“000000”,輸入密碼后點擊“確定”即可登錄系統。登錄系統設置之后,將停止從下位機讀取數據。
(2)修改密碼

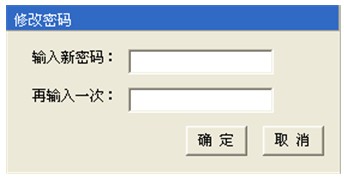

登錄系統后,可以修改密碼,修改方式為:點擊“系統”下拉菜單中“修改密碼”,彈出如下圖對話框。
(2)修改密碼
登錄系統后,可以修改密碼,修改方式為:點擊“系統”下拉菜單中“修改密碼”,彈出如下圖對話框。

輸入新密碼之后,點擊“確定”,即修改完成。
(3)設備配置

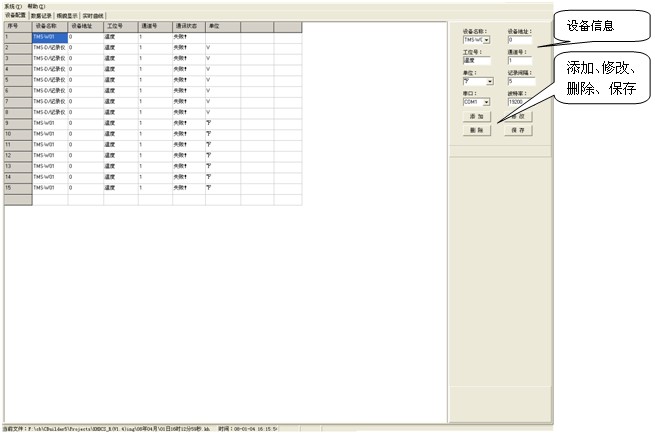

點擊“設備配置”,轉到設備配置界面。設備配置界面如下圖所示:
(3)設備配置
點擊“設備配置”,轉到設備配置界面。設備配置界面如下圖所示:


a、 添加設備:在界面右邊,選擇設備名稱,輸入設備地址、工位號、通道號、單位和記錄間隔,并選擇通訊串口和通訊波特率。其中,設備地址和通道號只能輸入數字。通訊波特率必須和下位機的波特率一致。點擊“添加”,添加設備成功并在左邊設備列表中最后一行顯示添加的新設備的信息。添加完所有設備后,記得要點擊“保存”按鈕,否則將不保存添加的設備信息。
b、 刪除設備:在左邊設備信息列表中選中一臺設備,在右邊可以顯示出所選中的設備信息。點擊“刪除”,即可刪除設備。刪除完后,記得要點擊“保存”按鈕,否則將不刪除設備。
c、 修改設備信息:在左邊設備信息列表中選中要修改的設備,在界面右邊顯示出選中設備的信息,重新輸入設備信息,點擊“修改”,即可完成修改。修改完成所有設備后,記得要點擊“保存”按鈕,否則將不修改設備信息。
添加、修改、刪除和保存按鈕在運行狀態下不可以使用,只有在進入系統設置狀態下才可以使用。
系統配置完成后,關閉應用程序,重新啟動應用程序,進入運行狀態。
2、運行系統
啟動應用程序時,即進入了運行狀態,如要進入系統配置,則如“1、系統設置”的說明操作。

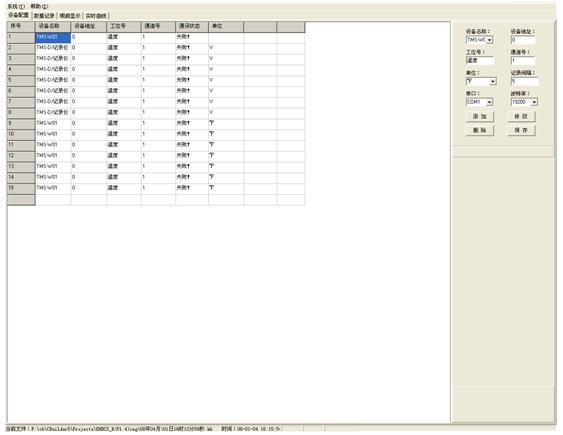

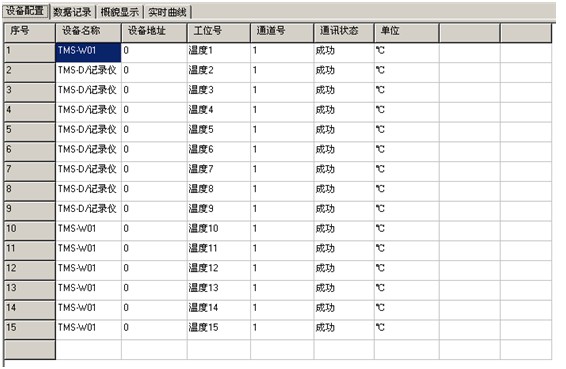

在運行狀態,可以查看設備配置界面中的“通訊狀態”,如果通訊失敗,查看設備信息是否設置正確,設備通訊線路是否接好,并確保通訊波特率和下位機設置的一樣。
如下圖所示:
b、 刪除設備:在左邊設備信息列表中選中一臺設備,在右邊可以顯示出所選中的設備信息。點擊“刪除”,即可刪除設備。刪除完后,記得要點擊“保存”按鈕,否則將不刪除設備。
c、 修改設備信息:在左邊設備信息列表中選中要修改的設備,在界面右邊顯示出選中設備的信息,重新輸入設備信息,點擊“修改”,即可完成修改。修改完成所有設備后,記得要點擊“保存”按鈕,否則將不修改設備信息。
添加、修改、刪除和保存按鈕在運行狀態下不可以使用,只有在進入系統設置狀態下才可以使用。
系統配置完成后,關閉應用程序,重新啟動應用程序,進入運行狀態。
2、運行系統
啟動應用程序時,即進入了運行狀態,如要進入系統配置,則如“1、系統設置”的說明操作。
在運行狀態,可以查看設備配置界面中的“通訊狀態”,如果通訊失敗,查看設備信息是否設置正確,設備通訊線路是否接好,并確保通訊波特率和下位機設置的一樣。
如下圖所示:

(1)數據記錄

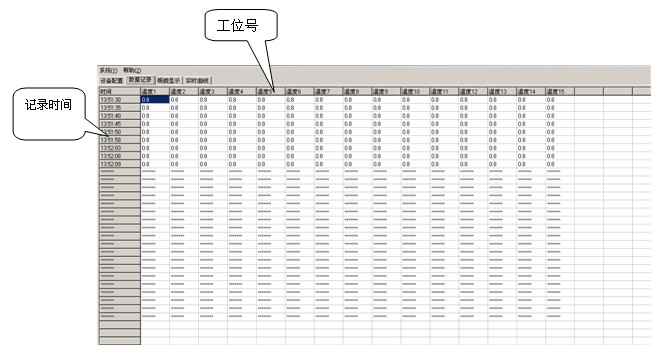

點擊“數據記錄”,應用程序顯示如下圖界面:
點擊“數據記錄”,應用程序顯示如下圖界面:

這個界面左邊是時間,第一行是工位號。如圖上說明。
(2)概貌顯示

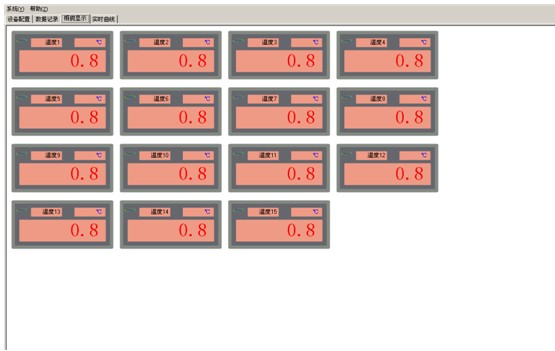

點擊“概貌顯示”,應用程序顯示如下圖界面:
(2)概貌顯示
點擊“概貌顯示”,應用程序顯示如下圖界面:

這個界面顯示了各個工位號的概貌,能夠給用戶一個直觀的感受。
(3)實時曲線

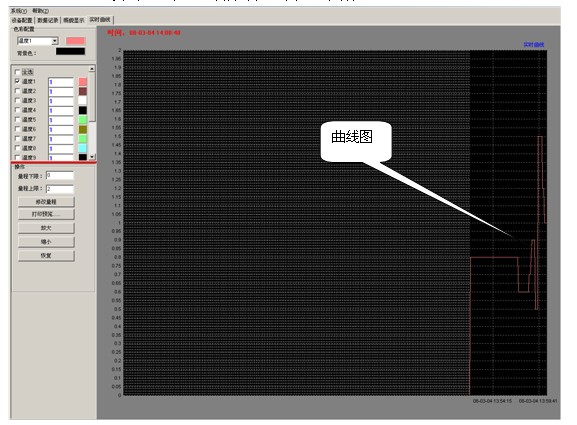

點擊“實時曲線”,應用程序顯示如下圖界面:

這個界面的右邊部分是曲線顯示。界面的左邊是曲線參數的設置。
A、色彩配置

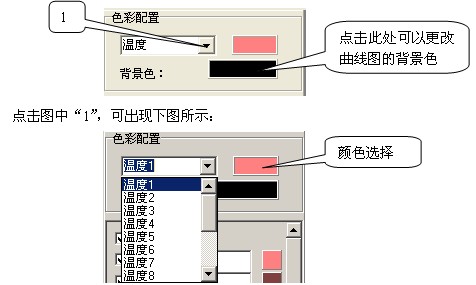

曲線的顏色設置界面在實時曲線界面的左邊,如下圖所示:
曲線的顏色設置界面在實時曲線界面的左邊,如下圖所示:

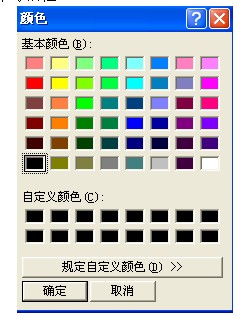

選擇所要改變的曲線的工位號,點擊上圖“顏色選擇”,彈出如下圖的顏色選擇對話框:

單擊想要改變的顏色,按“確定”按鈕或雙擊所要改變的顏色。曲線的顏色修改完成。
B)操作

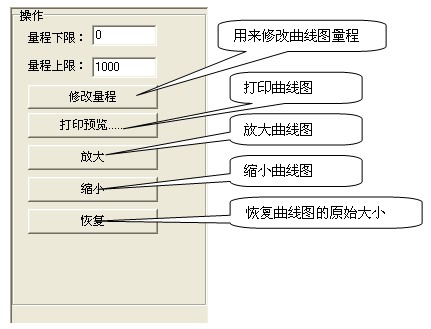

操作的界面在實時曲線界面的左下方,如下圖所示:

各個按鈕的作用請參考圖上的說明。
