ABB SPA - RS485 通訊接口轉換器

查看次數: 編輯:admin 發表時間:2017-08-22

ABB SPA - RS485 通訊接口轉換器


一、 概述
ABB SPA - RS485 通訊接口轉換器主要應用于ABB設備,將SPA BUS通信接口轉換為標準RS485通訊總線。

二、 功能及特點
1.支持RS485半雙工工作方式。
2.無須外接電源,即可保證遠距離傳輸。
3.零延時自動轉換RS485的信號收發方向。
4.無須修改原有軟件,即可使SPA BUS的通訊距離延長1000米。
5.支持多機通訊,最多可連接128個節點。

三、 性能參數
1.電    源:不需外接電源
2.通訊方式:半雙工
3.傳 輸 線:雙絞線
4.通訊距離:1000米
5.通訊速率:110bps-115200bps
6.連接節點:128個
7.外形尺寸:DB9/DB9轉接盒53×33×17,含接線轉換頭73×33×17

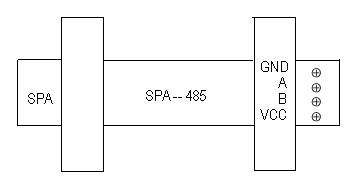

四、 引腳定義

1、SPA端(DB9公頭/針型)


2、RS-485端(DP4螺絲壓接型)引腳定義

注:SPA485轉換器無需外接電源
五、 使用說明

SPA與RS-485接口設備相連(信號轉換的功能)
RS-485端(螺絲壓接型)                   RS-485接口設備
485-    -----------------------------  數據 -
485+    -----------------------------   數據 +

注:SPA -485轉換器的SPA端(針型)直連ABB設備SPA通訊口
